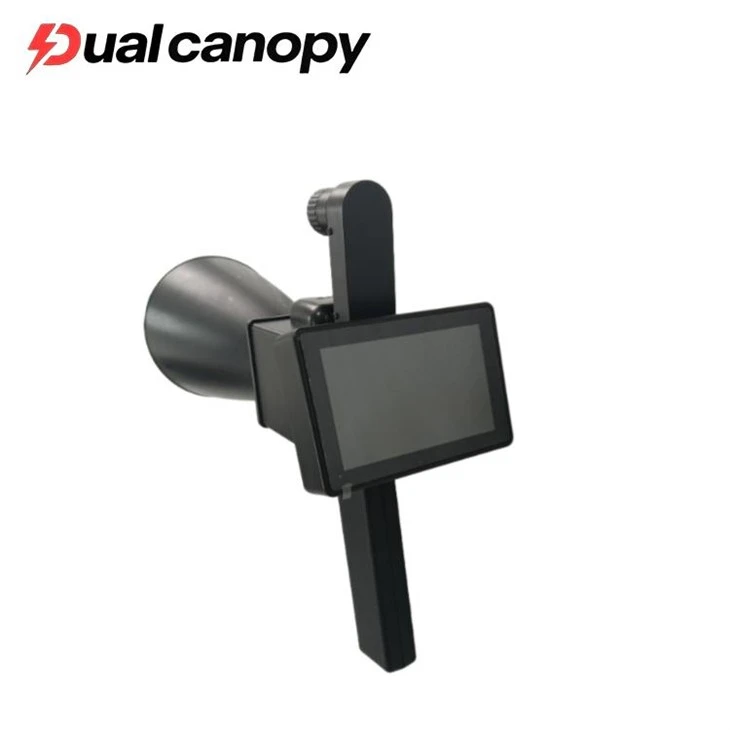

בודק פריקה חלקית אולטרסאונד

Dual Canopy Mechanic Electrical Engineering Co., Ltd היא אחת מהיצרניות והספקיות המובילות של בודק פריקה חלקית אולטרסאונד בסין. אנא אל תהסס להשתמש במוצרי הנחות סיטונאיים למכירה כאן ולקבל הצעת מחיר מהמפעל שלנו. הזמנות מותאמות אישית יתקבלו בברכה.

בודק פריקה חלקית אולטראסונית הוא מכשיר זיהוי ללא מגע- המשתמש בחיישנים אקוסטיים (בדרך כלל פועלים בפס התדרים האולטרא-סוני 20kHz–300kHz) כדי לאסוף, לנתח ולאתר אותות אקוסטיים הנוצרים מפעילות פריקה חלקית בתוך ציוד חשמל.

פריקה חלקית יוצרת אותות אולטרסאונד אופייניים. על ידי זיהוי וניתוח העוצמה, מאפייני התדר והפרשי זמן ההתפשטות של האותות האקוסטיים הללו, ניתן לבצע סינון מהיר ומיקום של פעילות פריקה פנימית ללא הפסקת חשמל, פירוק או מגע עם מתח גבוה. הוא מתאים במיוחד ככלי הסינון הראשון לתפעול ותחזוקה של תחנת משנה.

• עיצוב נייד, קטן, קל, קל לנשיאה, אדם אחד יכול לתפעל.
• זיהוי-יד ללא-מגע, חזותי, קולי וצורת גל, טעון ללא-מגע.
• זה יכול לסרוק את הציוד הפתוח (חיצוני) של תחנת השנאים על הקו כדי למצוא ולאתר פריקות חלקיות שונות: קורונה, קשת, הבזק, זחילה, ניתוק, קשתות וכו'
• מצא ואיתור פריקת מבודד על המגדל, טיפוס של ראש כבל פתוח וזיהוי פריקה מקומית ומיקום של כבלים תת קרקעיים.
• זיהוי דליפה של נוזל גז אטום-בלחץ גבוה.
• במסירה ובדיקה מונעת של מערכת החשמל, בבדיקת פריקה מקומית של השנאי הראשי ו-GIS, ניתן להשתמש במכשיר עם הפריקה המקומית. לכן, אם יש פריקה מקומית, היא יכולה להבחין בין פריקה פנימית או חיצונית, אם פריקה חיצונית, ניתן לאתר נקודות פריקה ספציפיות.
• בבדיקת המפעל של שנאי גדול שקוע בשמן, שנאי -יבש, GIS ויצרנים אחרים, המכשיר משמש עם מכשיר הפריקה החלקית בבדיקת הפריקה החלקית. אם יש פריקה, לא ניתן לראות אם זו פריקה פנימית או פריקה חיצונית על המסך של מכשיר הפריקה החלקית. השתמש באיתור הסיור הידני כדי לסרוק את אובייקט הבדיקה. ניתן למצוא ולאתר במהירות את נקודת הפריקה החיצונית. אם אין הפרשה חיצונית, היא נחשבת כהפרשה פנימית.
• מצלמת 5 מגה פיקסל HD יכולה להתמקד בקלות כדי לזהות נקודות תקלה ולצלם תמונות של זיהוי המוט והמגדל וציוד פגום.
• מקלט ה-GPS המשובץ מאחסן באופן אוטומטי נתוני קואורדינטות ומספק פונקציית ניווט GPS כדי להקל על שאילתה ושמירת נתיבי זיהוי.
• עם הפונקציה של זיהוי טמפרטורה ולחות, הוא יכול לזהות-זמן אמת טמפרטורה ולחות סביבתית.
• יש פונקציית שמירת נתונים, יכולה לממש פונקציית השמעת נתונים.
• התצוגה היא מסך מגע צבעוני לזיהוי ושימוש קלים.
• עוצמה מתונה של מכוון אור הלייזר הירוק, קל לעקוב אחר העין האנושית בשמש.
• רגישות גבוהה, כיוון וכיווניות, יכולים להיות מיקום מדויק של תקלות קו.
• יכולת מיקוד חזקה וניתנת לבדיקה על רכב עם מהירות נסיעה של 30 קמ"ש.
• ניתן ליישם זיהוי אולטראסוני עבור סביבת רעש, נקייה מצליל הסביבה.
• הזיהוי נוקט בשיטה ללא-מגע, ומרחק הזיהוי האפקטיבי יכול להגיע ל-50 מטרים, וזה בטוח ואמין.
• ניהול והערכה של נתונים נוחים באמצעות תוכנת רקע.

שמור על מרחק פעולה בטוח

למרות שבדיקה קולית כשלעצמה אינה מצריכה מגע עם מתח גבוה, יש להקפיד על תקנות מרחק פעולה בטוח בתוך תחנות משנה. מגע לא מורשה עם מארזי ציוד (חלקים חיים) אסור בהחלט.

עקביות מיקום נקודת המדידה ושיטת מגע
מיקום החיישן, כוח המגע ושטח המגע באותה נקודת מדידה צריכים להיות עקביים ככל האפשר עבור כל בדיקה; אחרת, ההשוואה של תוצאות מדידה שונות תהיה גרועה.

תחילה יש לבצע הערכת רעש סביבתי
יש לאסוף רעשי רקע (במצב ללא פריקה או עם ציוד רגיל ידוע) באזור הבדיקה כדי לקבוע את רמת הרקע לפני קביעת סף מתאים.

הבחנה בין אותות רעש מכני לאותות פריקה
ציוד מכני כגון מאווררים, משאבות שמן ורדיאטורים בתחנות משנה מייצרים אותות אולטרסאונד, שיש להבחין בהם על ידי שילוב מאפיינים ספקטרליים ודפוסי אותות.

נקה את משטחי המגע של חיישן מגע
השתמש בכמות מתאימה של חומר צימוד (כגון גריז סיליקון) בין החיישן למארז הציוד כדי להבטיח צימוד אקוסטי טוב. אין לכפות מגע על משטחים מחוספסים או פגומים.

שימו לב למהירות הסריקה עבור סריקה ללא-אנשי קשר
סריקה מהירה מדי עלולה לפספס נקודות פריקה חלקית; מומלץ להפחית את מהירות הסריקה באזורים חשודים כדי להבטיח מספיק זמן רכישת אותות.

רשום מידע מלא על הבדיקה, כולל מספר נקודת המדידה, תיאור המיקום, מצב תפעול הציוד, טמפרטורת הסביבה ולחות, זמן הבדיקה וסוג החיישן, תוך הבטחת מעקב אחר הנתונים.

אל תסיק מסקנות רק מערכים גבוהים באופן חריג. אותות אולטרסאונד מושפעים מגורמים שונים; יש לבצע הערכה מקיפה בהתבסס על מגמות, מדידות מרובות-מיקומים ושיטות בדיקה אחרות לפני שמציעים פעולה כלשהי.

אילו שירותים אנו יכולים לספק?



שירות קדם-מכירות
* **המלצות בחירה:** אנו ממליצים על תצורות חיישנים ודגמים על סמך יעדי הבדיקה העיקריים (מתג/GIS/שנאי/ציוד חיצוני) והאם נדרשת פונקציונליות מיקום.
* **תכנון פתרון בדיקה:** אנו מסייעים בתכנון המיקום, כללי המספור ומחזור הבדיקה של נקודות המדידה בתוך התחנה, תוך הקמת מערכת בדיקה ניתנת לניהול.
* **אפשרויות תמיכה:** חיישני מגע, חיישנים ללא-מגע, עמודי הארכה (לפעולות-בגובה רב), סוכני צימוד, תיקי נשיאה וכו', זמינים כאביזרים אופציונליים.
* **תמיכה במסמכים:** טבלאות פרמטרים של מוצר, רשימות תצורה, הוראות יישום טיפוסיות ומסמכי מכרז (במידת האפשר).
* **שירות מכירות לאחר-:**
* **תמיכה טכנית מרחוק:** הדרכה לגבי זיהוי אותות, הגדרת סף, פתרון בעיות רעשים, ייצוא נתונים וניתוח מגמות.
* **אספקת חלקי חילוף:** אספקה ​​ארוכת טווח-של חיישנים, כבלי חיבור, סוכני צימוד, סוללות וכו'.
* **שירות תיקונים:** תיקון והחלפת חיישנים; שחזור פונקציית המכשיר.
* **אימות רגישות:** אנו מספקים שירותי אימות ביצועי חיישנים כדי להבטיח שהרגישות עומדת בדרישות לאחר שימוש-לטווח ארוך.
* **שירות הדרכה מחדש:** אנו מספקים הדרכה מחדש על נוהלי זיהוי אות קולי ובדיקה במהלך חילופי כוח אדם.



ש 1: מה ההבדל בין בודק פריקה חלקית אולטרסאונד לגלאי TEV?

ת: בדיקות אולטרסאונד מבוססות על אותות אקוסטיים, המציעות דיוק מיקום חזק יותר ועמידות בפני הפרעות אלקטרומגנטיות; בדיקת TEV מבוססת על אותות אלקטרומגנטיים, המתאימים להקרנה מהירה של מארזים סגורים-מתכתיים. השניים משלימים.

ש 2: האם בדיקת פריקה חלקית קולית מחייבת הפסקת חשמל?

ת: לא, זה יכול להתבצע לחלוטין בזמן שהציוד פועל, מבלי להשפיע על אספקת החשמל הרגילה.

ש 3: האם בדיקות אולטרסאונד יכולות לאתר את עמדת הפריקה?

ת: כן, שימוש בשיטת -of-Origin Multiple-Sensor (TDOA) יכול לסייע באיתור הכיוון והמיקום של מקור הפריקה (בהתאם לתצורה ותנאי האתר).
